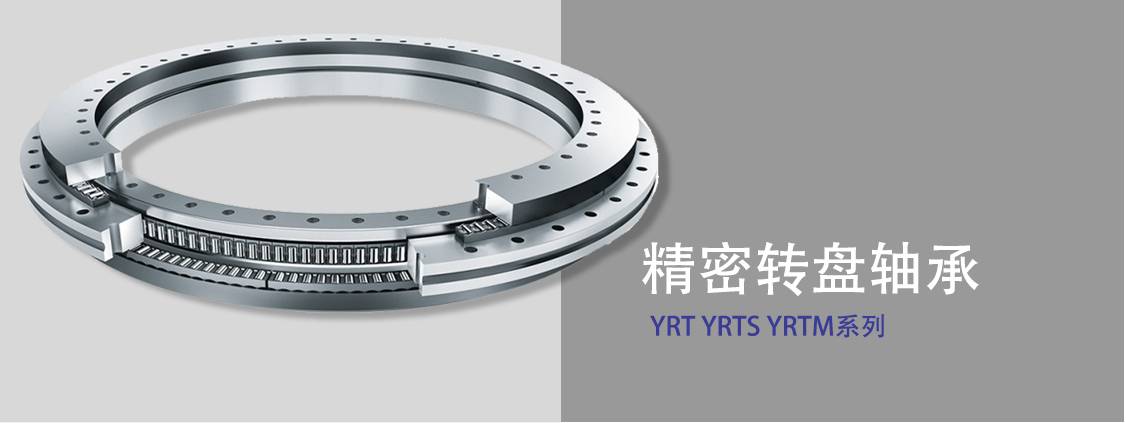

精密轉盤軸承

轉臺軸承是種外圈旋轉,內圈支撐的回轉機構,主要分為YRT型、YRTS型、YRTM型三大系列,此三系列軸承具有相同的安裝尺寸,內部結構存在差異,性能相似。YRT系列軸承均有三列滾子構成,兩列軸向滾子保證穩定的軸向承載能力,列徑向滾子保證軸承可承受徑向力及傾覆力矩作用,適合軸向承載的回轉機構。YRT轉臺軸承主要用于數控機床制造業。

精密轉盤軸承

YRT轉臺軸承由個推力/向心軸圈,個推力墊圈,兩個滾針保持架組件和組向心圓柱滾子組成。 座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和高的精度。適用于回轉工作臺,卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。

型號外形尺寸  (mm)固定孔外圈
dDHH1H2Cd1dndm內圈 (mm)
dodsTs數量4)

dL

(mm)

數量TY
YRT505012630201010105631165.694.2105.612
YRT80801463523.3511.6512130921385.6104.2104.612
YRT100100185382513121601121705.6105.4165.615
YRT120120210402614121841351957116.222721
YRT150150240402614122141652257116.234733
YRT180180280432914152441942607116.246745
YRT200200300453015152742152857116.246745
YRT2602603855536.518.5183452803659.3158.2349.333
YRT325325450604020204153424309.3158.2349.333
YRT3953955256542.522.5204864155059.3158.2469.345
YRT4604606007046242256048258010158.2461045
YRT5805807509060303070061072011.418114611.442
YRT650650870122784434800680830142013451442
YRT850850109512480.543.5371018690105518.526175718.554
YRT95095012001328646401130990116018.526175718.554
YRT10301030130014592.552.54012151075125518.526176618.566
YRT120012001490164108565214101240144518.526176618.566

適用范圍:被廣泛應用于精密回轉臺數控轉臺、立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

YRTS高速轉臺軸承系列具有相對YRT標準系列轉速高,并且整個轉速范圍內摩擦力矩低,并且均勻,外形結構尺寸與YRT系列相同,但內部結構于YRT系列相對不同,此系列在直驅電機驅動下使用較為合適。

YRTS高速轉臺軸承(簡稱YRTS轉臺軸承)系列外形結構尺寸與YRT系列相同,但內部結構異于YRT系列,這就決定了YRTS轉臺軸承系列限轉速較YRT轉臺軸承系列更高些,摩擦力矩較YRT轉臺軸承系列低并且均勻,因此,對于需要相對較低摩擦但相對高速的場合,可選用該系列,例如由直驅電機所驅動的軸使用的軸承。

型號外形尺寸 (mm)固定孔外圈
dDHH1H2Cd1dndm內圈 (mm)
dodsTs數量4)dL(mm)數量TY
YRTS200200300453015152742152857116.246745
YRTS2602603855536.518.5183452803659.3158.2349.333
YRTS325325450604020204153424309.3158.2349.333
YRTS3953955256542.522.5204864155059.3158.2469.345
YRTS4604606007046242256048258010158.2469.345

適用范圍:被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

在YRT轉臺軸承標準系列基礎上集成了角度測量系統,可實現角度的測量,精度可達1角秒,非常適用于對角度定位精度有很高要求的應用場合。

角位移的測量在工業應用中有著十分重要的作用,特別在機床行業中,對加工件的旋轉角度有很高要求,這就需要對角位移進行精確的測量和控制。

現今對于角位移的測量,較常用的方法有光柵編碼器,磁柵編碼器等,同時,由于是加裝在YRT軸承上,該組合軸承有極高的旋轉精度,又能同時承受軸向載荷、徑向載荷和傾覆力矩,非常適用于機床行業中的高精密數控轉臺、分度頭以及科研實驗和測量等要求較高的領域。

型號外形尺寸(mm)固定孔外圈
dDHH1H2Cd1dndm內圈(mm)
dodsTs數量4)dL(mm)數量TY
YRTM1501502404326122142151652257116.232733
YRTM1801802804629152442451942607116.244745
YRTM2002003004730152742762152857116.244745
YRTM2602603855536.518345345.52803659.3158.2329.333
YRTM325325450604020415415.53424309.3158.2329.333
YRTM3953955256542.520486486.54155059.3158.2429.345
YRTM460460600704622560560.548258010158.2421045

YRTM轉臺軸承可應用于精密回轉工作臺和旋轉軸、分度頭、雷達、航空、航天及測量和試驗中要求對角度旋轉精度要求高的領域。
