回轉支承設計

slewing bearing design

回轉軸承是一種旋轉軸承,可以支撐重載荷并允許旋轉運動。 回轉軸承通常用于起重機、挖掘機、風力渦輪機、雷達天線和醫療設備等應用。 根據載荷方向、載荷能力、剛度、摩擦和齒輪要求,回轉軸承有不同的設計。

大多數回轉軸承都有一個集成在其中一個環中的齒輪,位于內環的內側或外環的外側。 齒輪允許軸承旋轉,由電機或液壓系統驅動。 齒輪可以是外齒輪或內齒輪,具體取決于旋轉方向和可用空間。 對于某些應用,也可以使用特殊的齒輪裝置,例如斜齒輪和蝸輪。

回轉軸承的設計旨在滿足每種應用的特定要求,例如載荷分布、速度、精度、潤滑、密封、腐蝕防護和使用壽命。 SKF 和利勃海爾是世界領先的回轉軸承生產商。 他們提供各種尺寸和設計的標準和定制回轉軸承。 他們還為回轉軸承的選擇、安裝、維護和再制造提供工程服務和支持。

設計要求:本部分規定了回轉支承的設計準則和約束條件,如載荷方向、載荷能力、速度、精度、剛度、摩擦力、齒輪型式、潤滑、密封、防腐、使用壽命等。 需要遵循的相關標準和規范。

設計分析:本節介紹不同負載和操作條件下回轉軸承性能和行為的理論和數值分析。 它還包括為回轉軸承選擇適當的尺寸、材料和部件。 它可以使用分析方法、有限元方法或其他模擬工具來進行分析。

設計驗證:這部分通過將設計分析結果與實驗數據或經驗公式進行比較來驗證設計分析結果。 還通過敏感性分析、風險分析或其他方法評估設計的可行性和可靠性。

設計優化:本部分優化設計參數,以實現回轉軸承的最佳性能和效率。 它可以使用優化技術,例如遺傳算法、梯度方法或其他方法來找到最佳解決方案。

設計圖紙:本節提供回轉軸承及其部件的詳細圖紙。 它顯示了每個零件的尺寸、公差、間隙、表面光潔度、標記等。 它還指示了回轉軸承的裝配順序和說明。

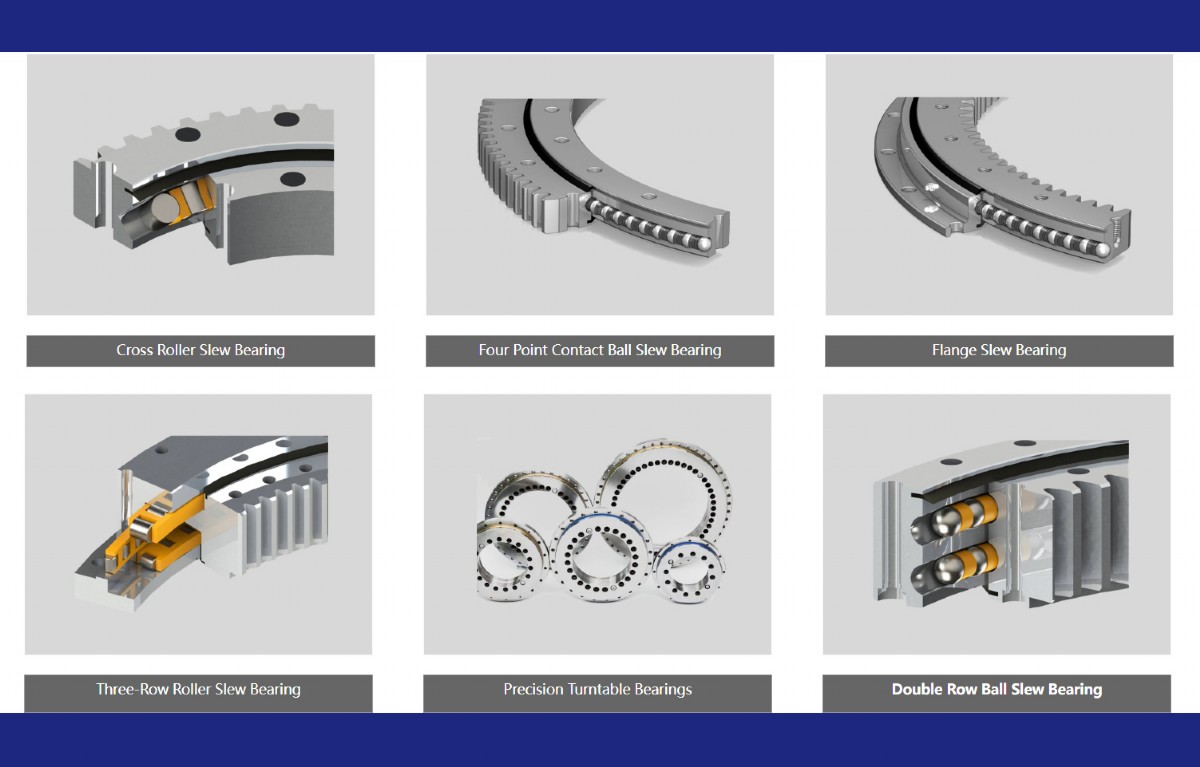

交叉滾子回轉支承

交叉滾子回轉支承

單排交叉滾柱式回轉支承,結構緊湊,重量輕,回轉精度高,能同時承受軸向力,傾翻力矩和較大的徑向力,相較于單排四點球轉盤軸承,承載能力更強,被廣泛的用于工業自動化回轉、超重運輸機械,港口機械,采掘機械,建筑工程機械,公園游藝機,灌裝機等設備 外齒回轉支承型號 可生產與之匹配的替代品 SKF ISB INA KAY.

四點接觸球回轉支承

四點接觸球回轉支承

單排球式回轉支承是由外圈、內圈、球和隔離塊(保持架)組成。優點是結構簡單,承載能力高,回轉平穩,適用范圍廣,可廣泛應用于吊車升降機、挖掘機、隨車吊、醫療設備等行業領域。 外齒回轉支承型號 可生產與之匹配的替代品 SKF ISB Rothe Erde Rollix INA .


法蘭回轉支承

法蘭回轉支承

法蘭型轉盤軸承重量輕、高度低、旋轉靈活、安裝便捷,廣泛應用于食品機械、灌裝機械、環保機械、拖車轉盤等 外齒內法蘭回轉支承型號 可生產與之匹配的替代品 ISB Rothe Erde Rollix INA KAYDON SKF EBL.20.0414.200-1STPN.

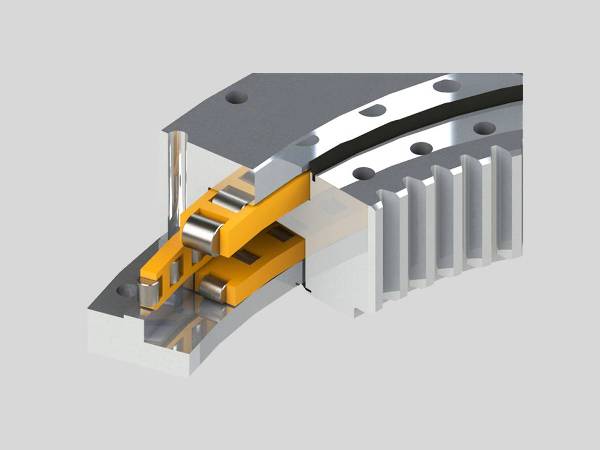

三排滾子回轉支承

三排滾子回轉支承

三排圓柱滾子轉盤軸承同時承受軸向載荷、傾覆力矩和徑向載荷。與交叉圓柱滾子轉盤軸承相比減少了每個滾子的載荷,與雙排異徑球轉盤軸承相比由點接觸改為線接觸,降低了接觸應力,因此,在相同外形尺寸條件下其承載能力是最高的軸承。廣泛用于堆取料機,超重運輸機械,港口起重機、鋼包回轉臺等應用領域。 外齒回轉支承型號 可生產與之.

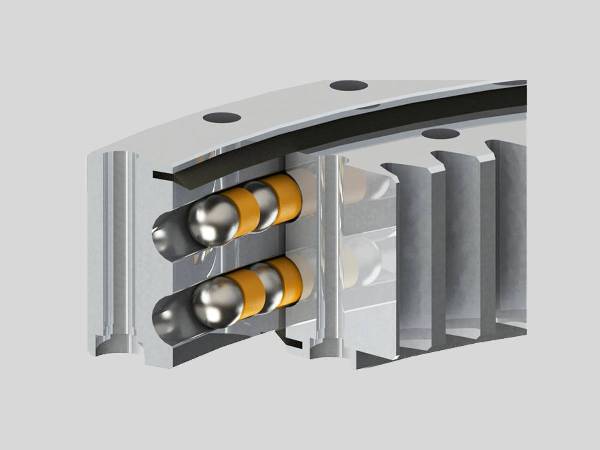

雙排球回轉支承

雙排球回轉支承

雙排同徑球轉盤軸承有兩個滾道,同樣內外徑可比單排四點球轉盤軸承承受更大的軸向、徑向及傾覆力矩,廣泛應用于土方機械,挖掘機,解體機,強夯機、混凝土泵車,叉式起重機,隨吊機,回轉式鉆機,靜壓樁機,打樁機等領域. 外齒回轉支承型號 可生產與之匹配的替代品 ISB KAYDON EB2.22.0307.200-1SP.
